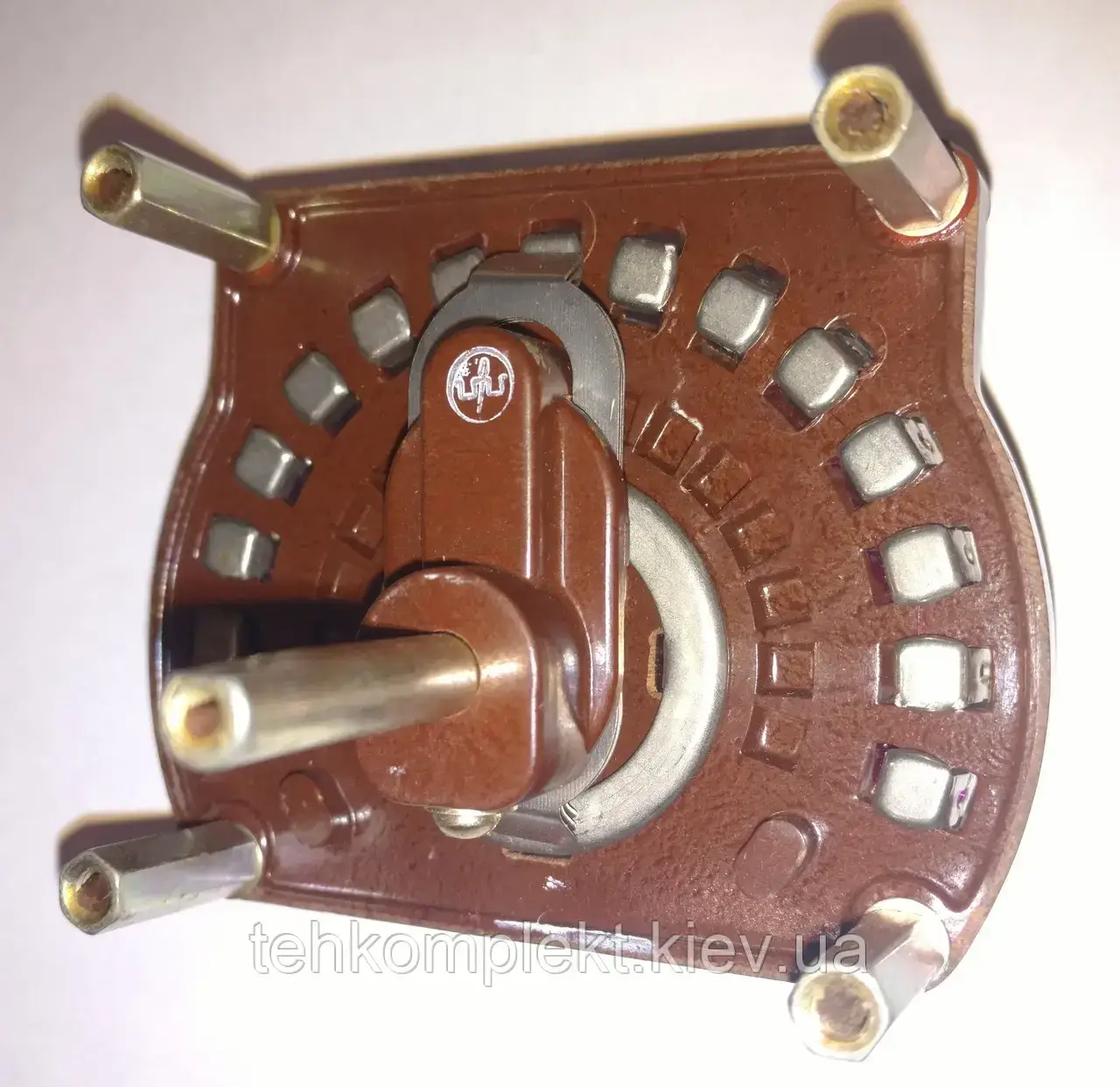

ПЩ 15П1Н1 переключатель

Переключатели щеточные

Предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 2000 Гц ,,

изготавливаются для умеренного и холодного климата и являются изделиями ручного управления

предназначены для объемного монтажа.

● Способ монтажа – объемный

● Момент переключения для 1-2 платных – от 2 до 6 Нм

● Момент переключения для 3-4 платных – от 2 до 12 Нм

● Сопротивление электрического контакта – не более 0,3 Ом

● Сопротивление изоляции – не менее 1000 Ом

● Діапазон робочих температур від -60 до +85ºС

● Електрична міцність ізоляції 1500

● Зносостійкість:

– для виробів з кол-вом робочих контактів на одній платі (число перед

буквою «П» у назві вироби) 12, 23 і 24 – 5 000 циклів перемикання;

– для виробів з кол-вом робочих контактів на одній платі (число перед

буквою «П» у назві вироби) 3, 4, 5, 8, 15 – 10 000 циклів перемикання;

Умовне позначення при замовленні:

Перемикач ПЩ-15П1Н1А АГ0.360.417 ТУ, де

- 15П – кількість робочих положень на платі (3П, 4П, 5П, 8П, 12П, 15П, 23П або 24П);

- 1Н – кількість напрямків (плат) в перемикачі (1Н, 2Н, 3Н або 4Н);

- 1 – величина кута між робочими контактами (1 – фіксація через 15 градусів або 2 – фіксація через 30 градусів);

- А – індекс вироби з прийманням «СКК»;
