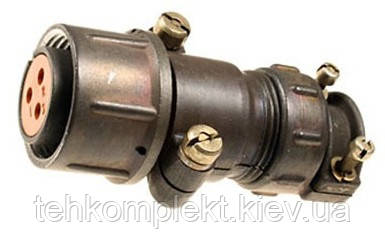

ШР20П3НШ7 кабельна розетка

ШР20П3НШ7 розетка
З'єднувач ШР20П3НШ7 циліндричний низькочастотний призначений для роботи в електричних ланцюгах постійного і змінного струму частотою до 3 МГц при напрузі до 850 Ст.
З'єднувачі складаються з двох частин: вилки і розетки. Вилки і розетки можуть бути як блочними (приладовими), так і кабельними.
Блочна частина з'єднувача виготовляється без патрубка, з прямим або кутовим патрубком, кабельна - з прямим або кутовим патрубком.
Зчленування з'єднувачів - різьбове, поляризація корпусів одношпоночная.
Покриття контактів - срібло, нікель.
Метод монтажу - пайка.
З'єднувачі призначені для монтажу з екранованими або неэкранированными кабелями (проводами) за видом кінцевий гайки патрубка.
З'єднувачі призначені для внутрішнього і зовнішнього (при захисті споживачем від пилу і води) монтажу в кліматичному виконанні УХЛ у відповідності з технічними умовами НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Структура умовного позначення:
ШР20П3НШ7
ШР - тип з'єднувача;
20 - умовний розмір корпусу;
П - конструктивне виконання: для приладової частини: П - без патрубка; ПК - з прямим патрубком; СК - з кутовим патрубком; для кабельної частини: П - з прямим патрубком; У - з кутовим патрубком;
3 - кількість контактів;
Н - вид гайки патрубка: Е - для екранованого кабелю; Н - для неэкранированного кабелю;
Ш - вид контактів: для приладової частини: Р - розетка, Ш - вилка; для кабельної частини: Ш - розетка, Р - вилка;
7 - позначення поєднання контактів (умовне число);
Н - покриття контактів нікель;
М - пластмасовий корпус.
