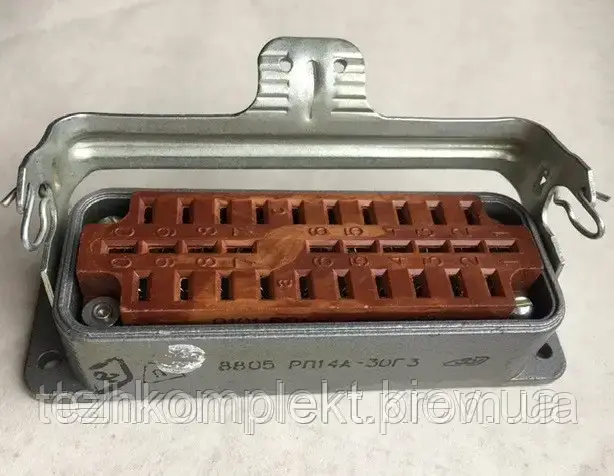

РП14А-30Г3 розетка
З'єднувачі РП14А-30Г3 електричні низькочастотні прямокутні нормальних габаритів для зовнішнього монтажу.
Призначені для роботи в електричних ланцюгах постійного, змінного (частотою до 3 МГц) та імпульсного струмів напругою 800 У.
Застосовуються для з'єднання і роз'єднання електричних кіл у вузлах і блоках радіоелектронної апаратури загальнопромислового та спеціального призначення.
З'єднувачі РП14А складаються з двох частин: вилки і розетки.
Вилки і розетки оснащені універсальними металевими корпусами з замками і мають прямий і кутовий виходи кабелю.
Для кріплення кабеля в корпусі служить втулка.
Вилки і розетки мають направляючі елементи-уловлювачі.
Контакти вилок і розеток плаваючі.
Розшифровка умовного позначення:
РП14А-30Г3
РП - Тип з'єднувача: ручного зчленування (розчленування) загального призначення, низькочастотний, прямокутний;
14 - Порядковий номер розробки;
А - Конструктивний варіант з уніфікованим кожухом;
30 - Кількість контактів: 21, 30;
Р - Тип контакту: Ш - штирьовий контакт (вилка); Р - гніздовий контакт (розетка);
3 - Тип кожуха:
- 3 - блочна частина з приладовим кожухом;
- 4 - блочна частина з прохідним кожухом;
- 6 - блочна частина з прямим кожухом;
- 7 - блочна частина з кутовим кожухом;
- 8 - блочна частина з боковим кожух;
5 - Покриття контактів: 5 - хімічне окисное пасивне покриття; без букви - срібло;
У - Кліматичне виконання: У - всеклиматическое; без букви - УХЛ.
Приєднання проводів до хвостовикам контактів методом пайки.
Вид покриття робочої поверхні контактів - хімічне окисное пасивне покриття або срібло.
- Ціна: 321 ₴
